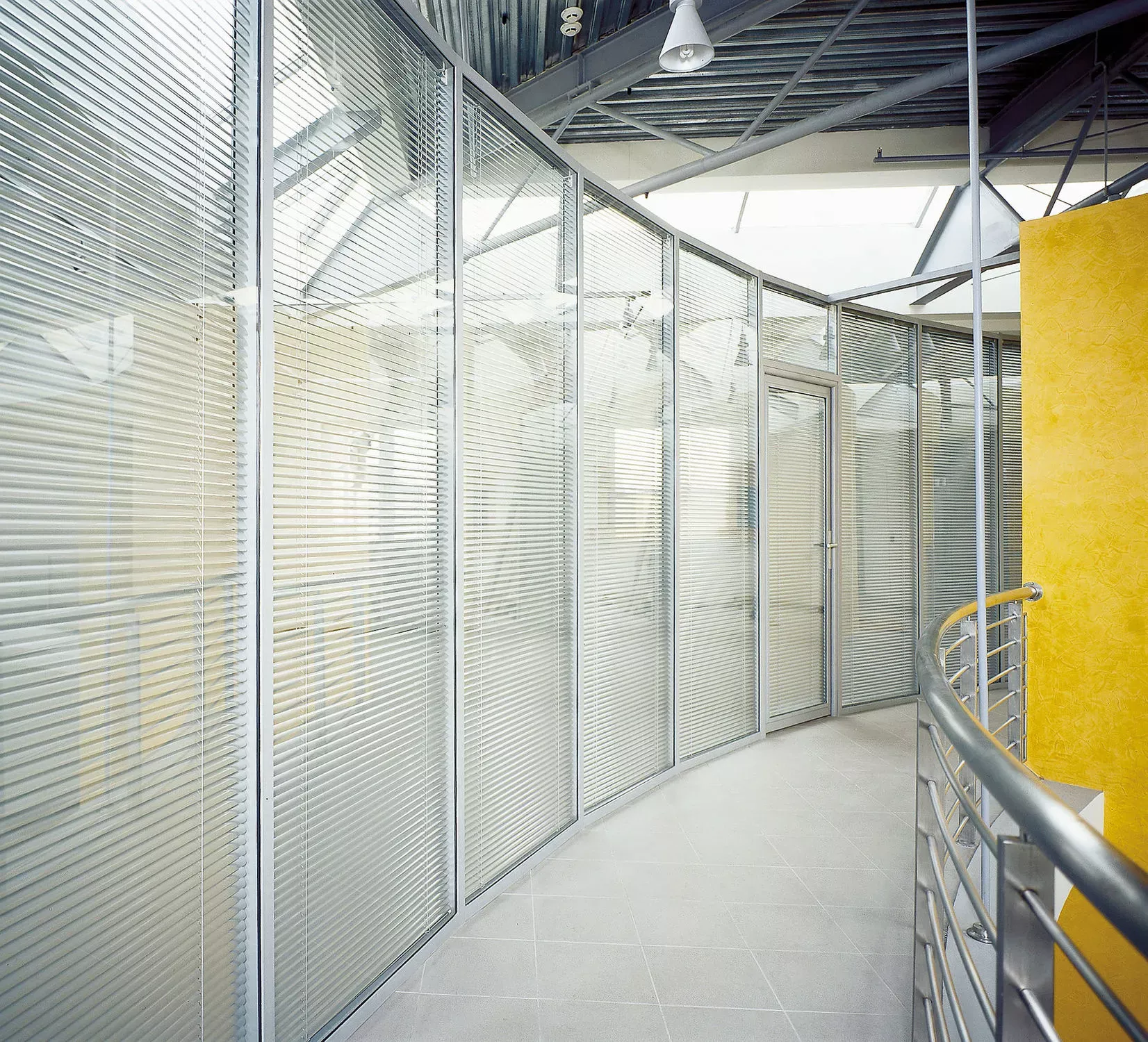

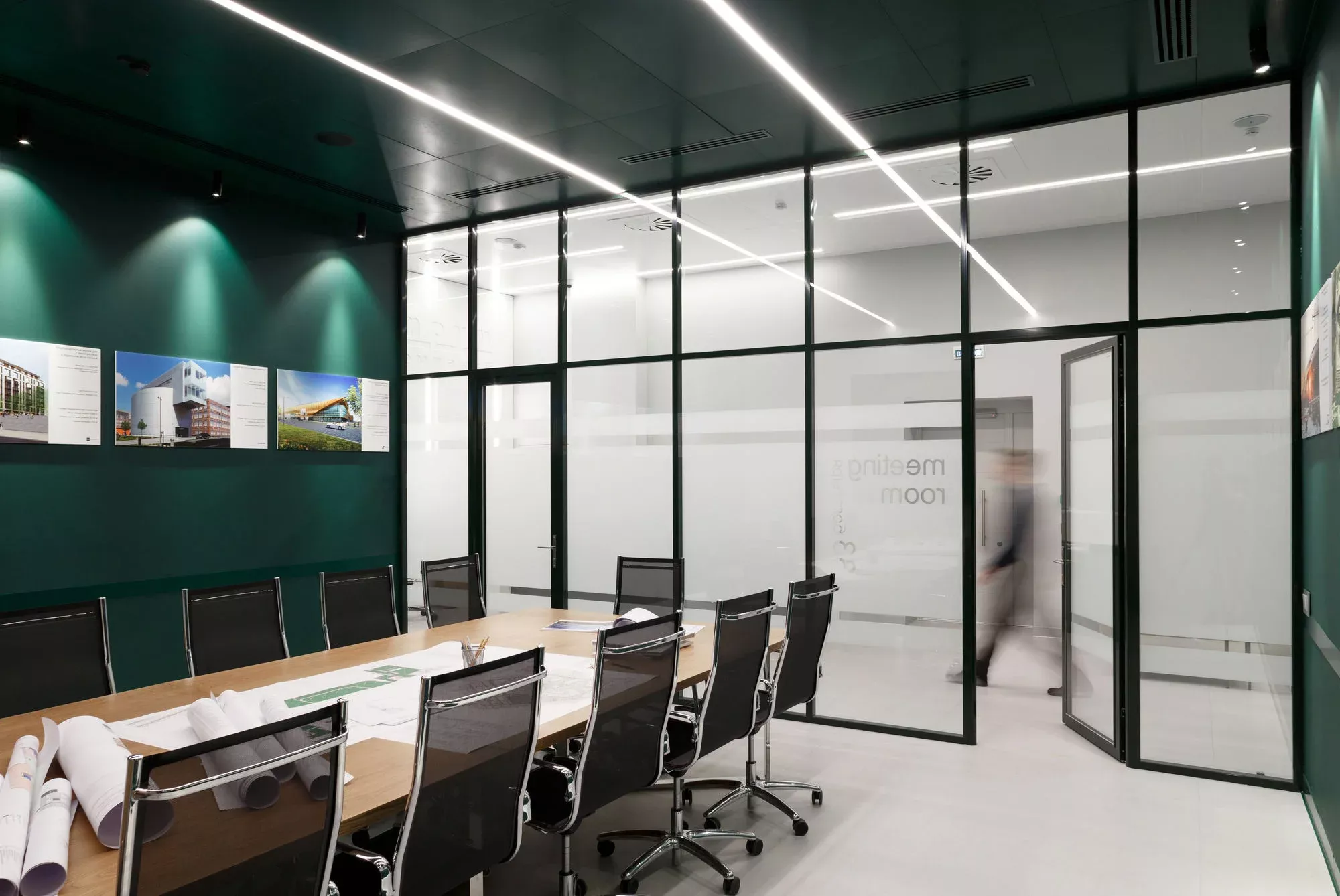

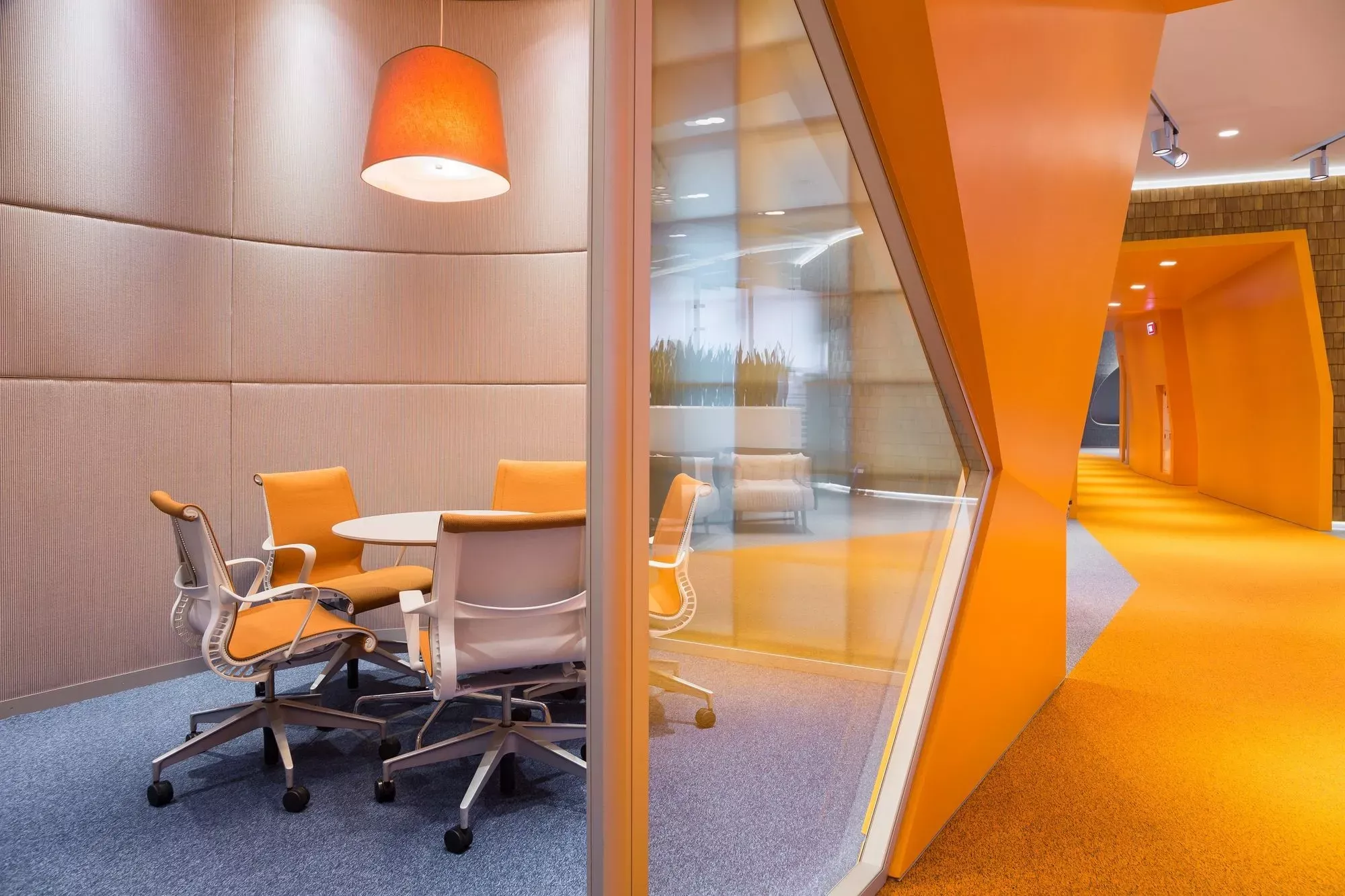

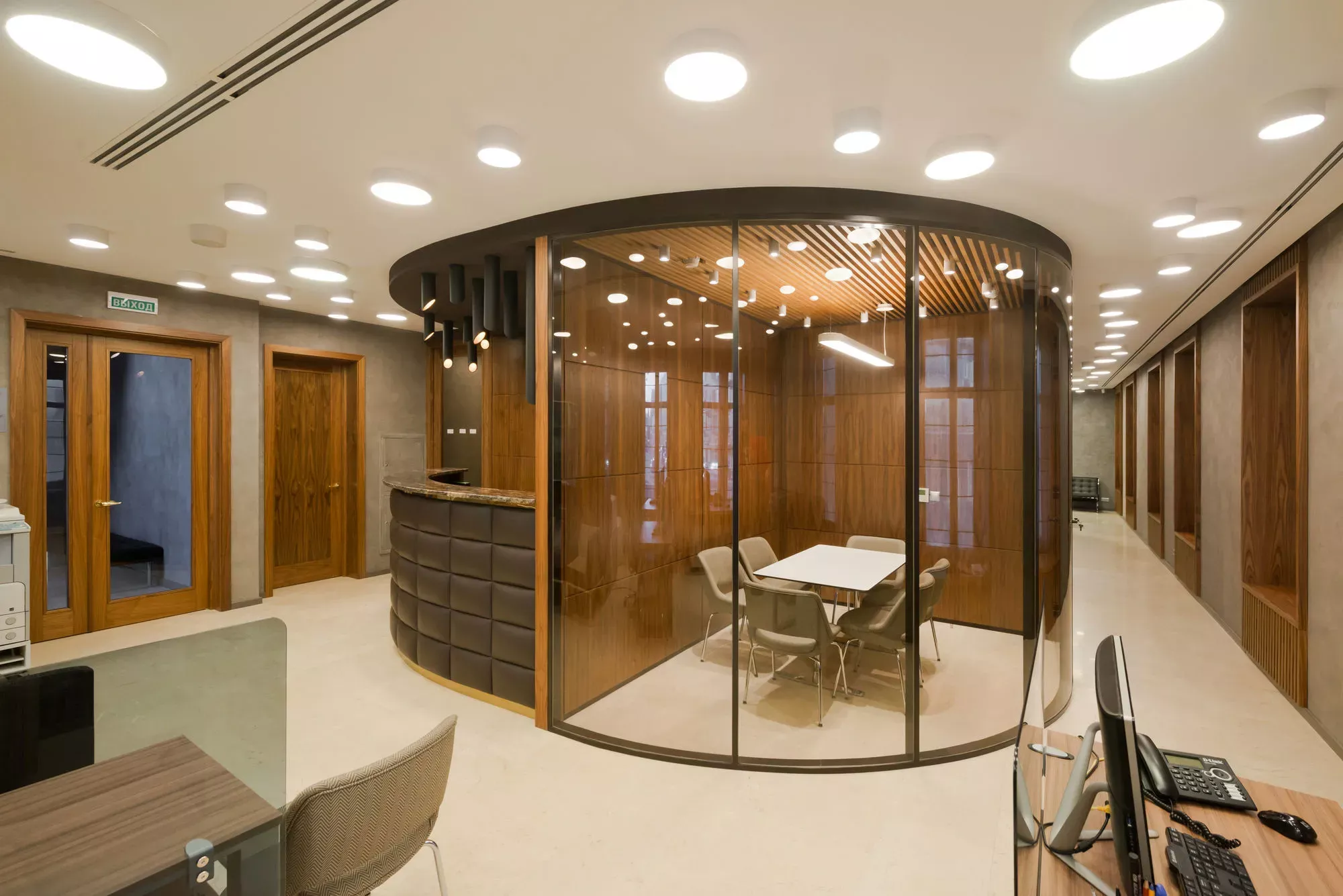

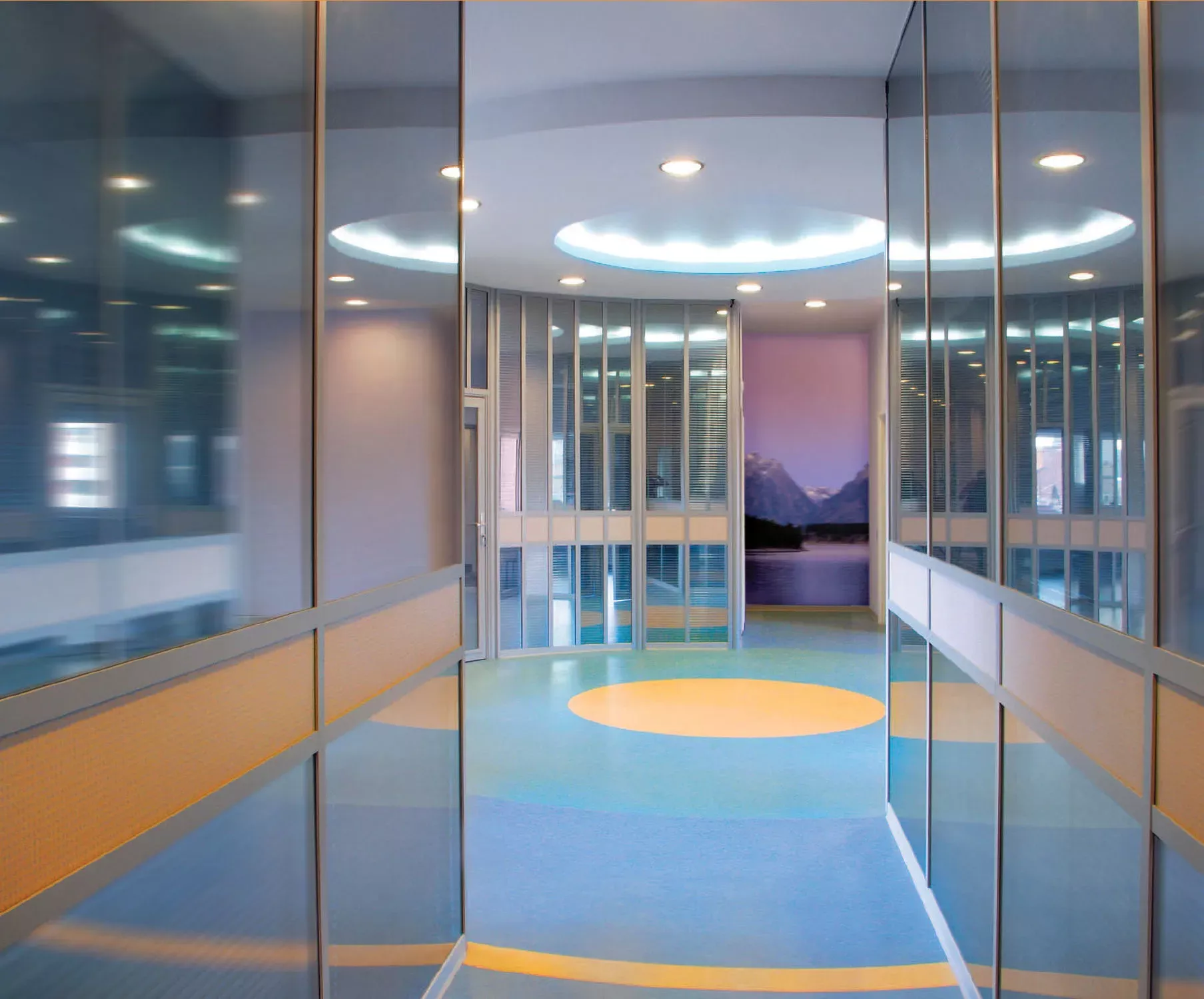

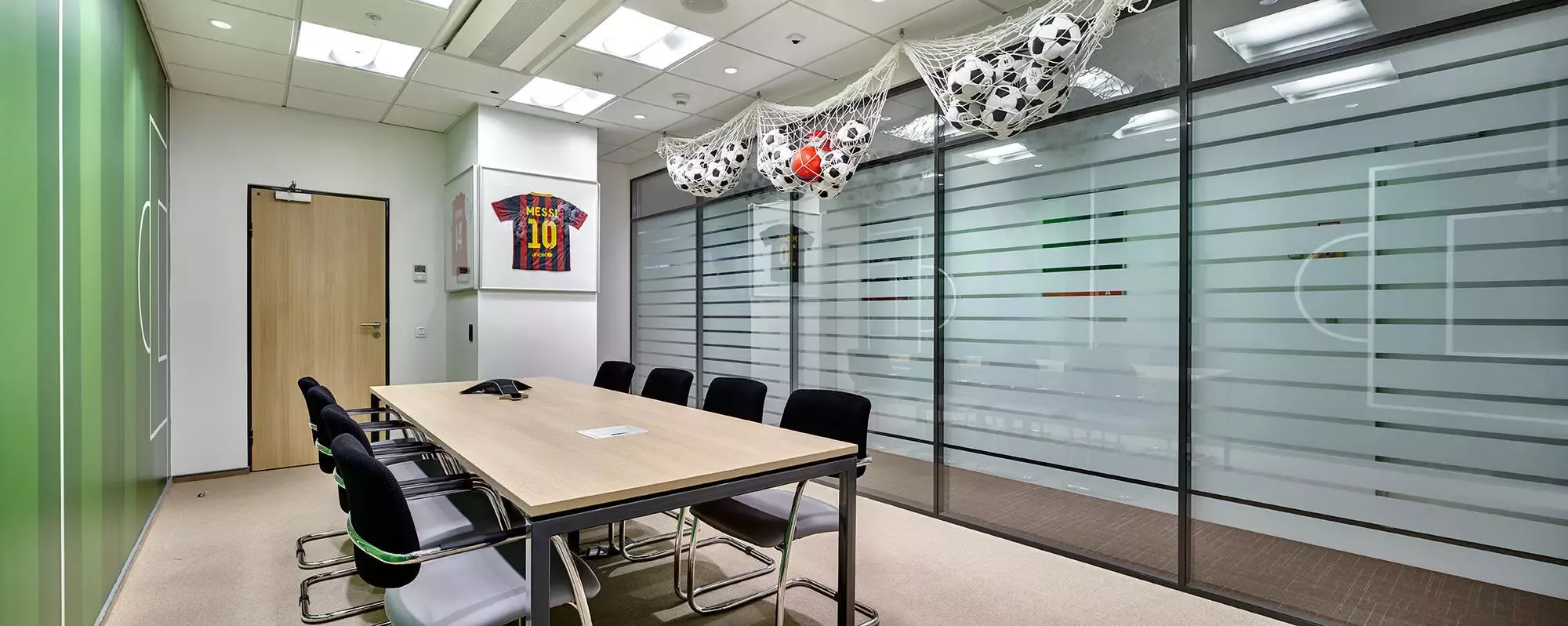

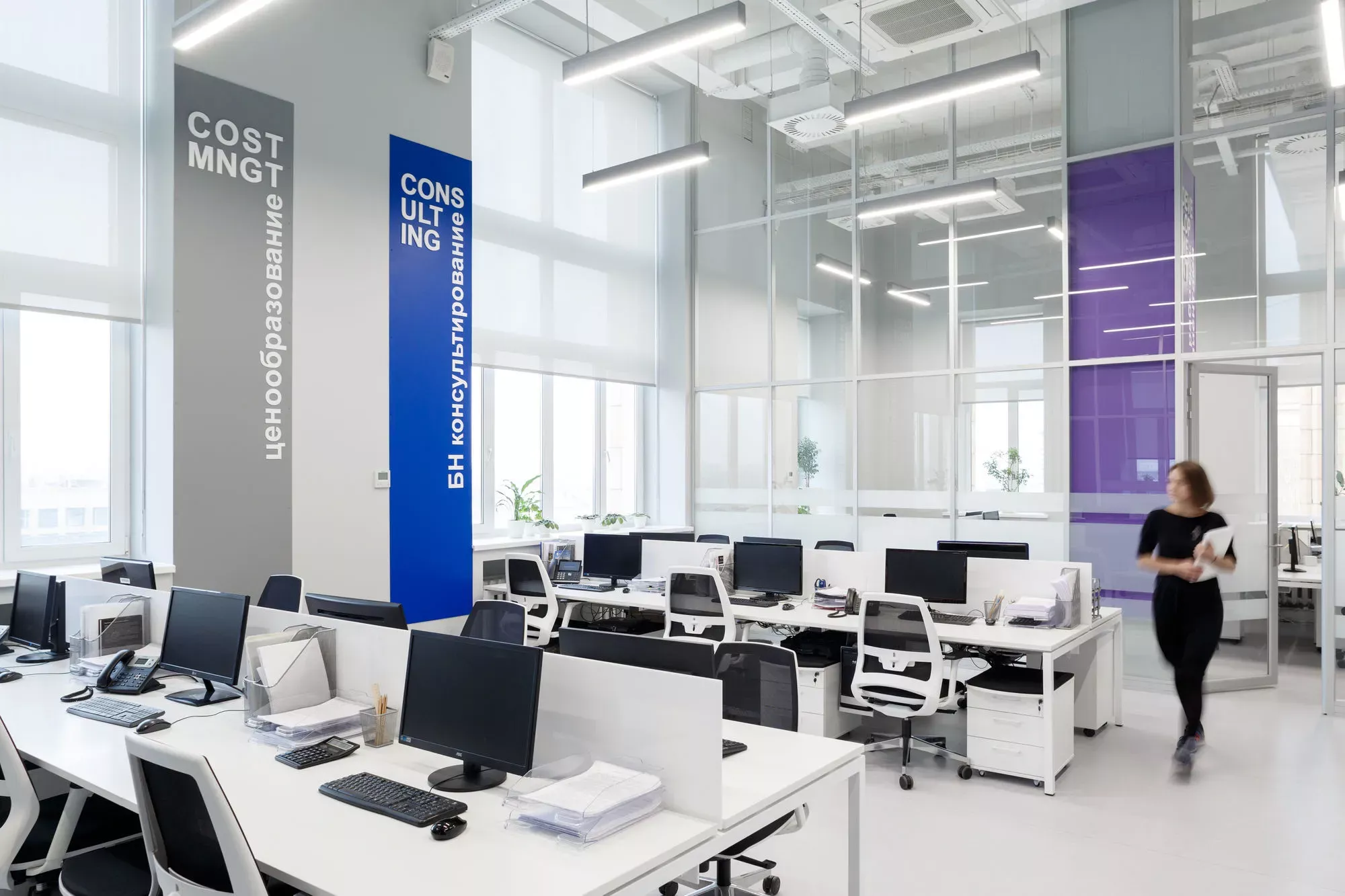

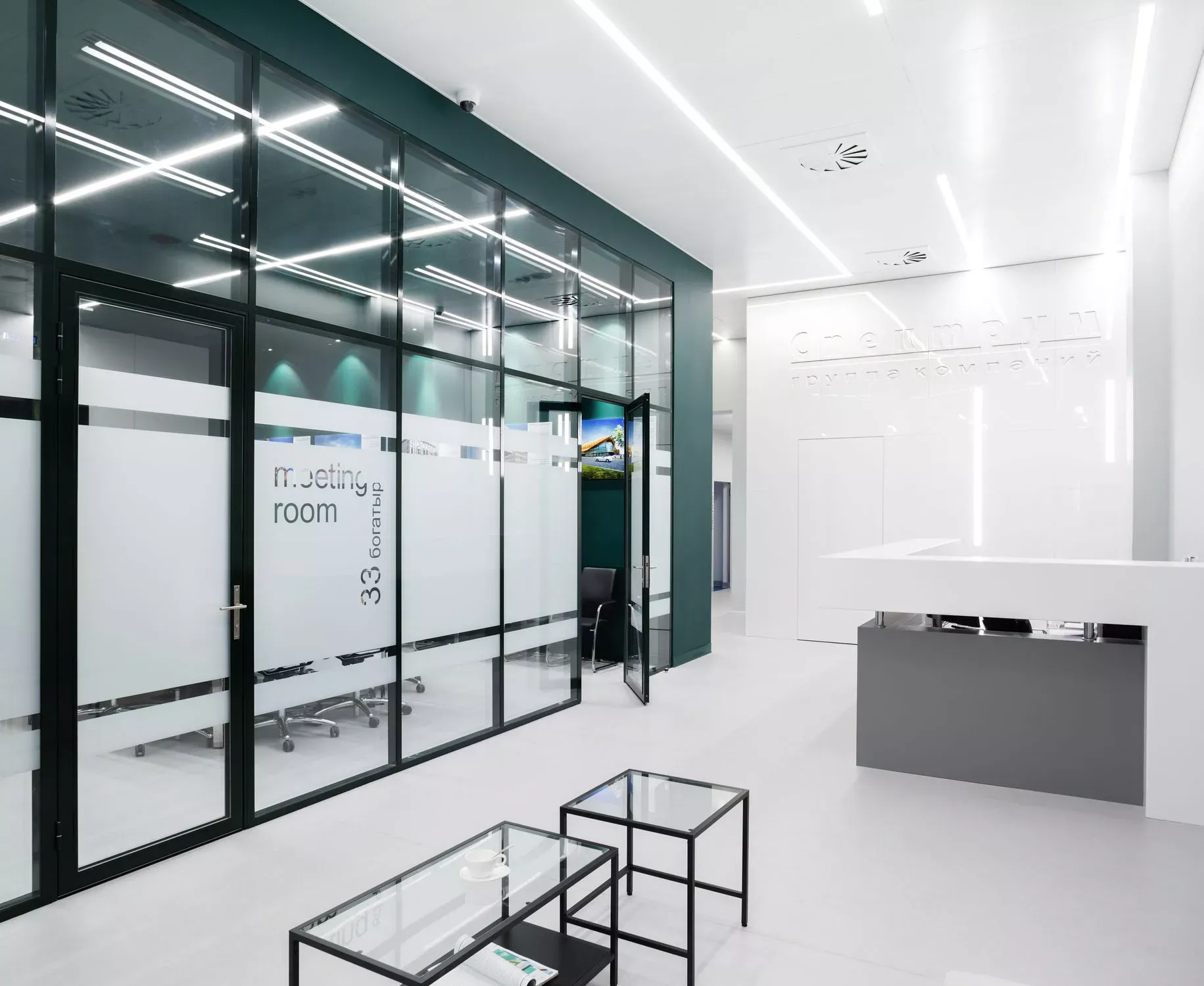

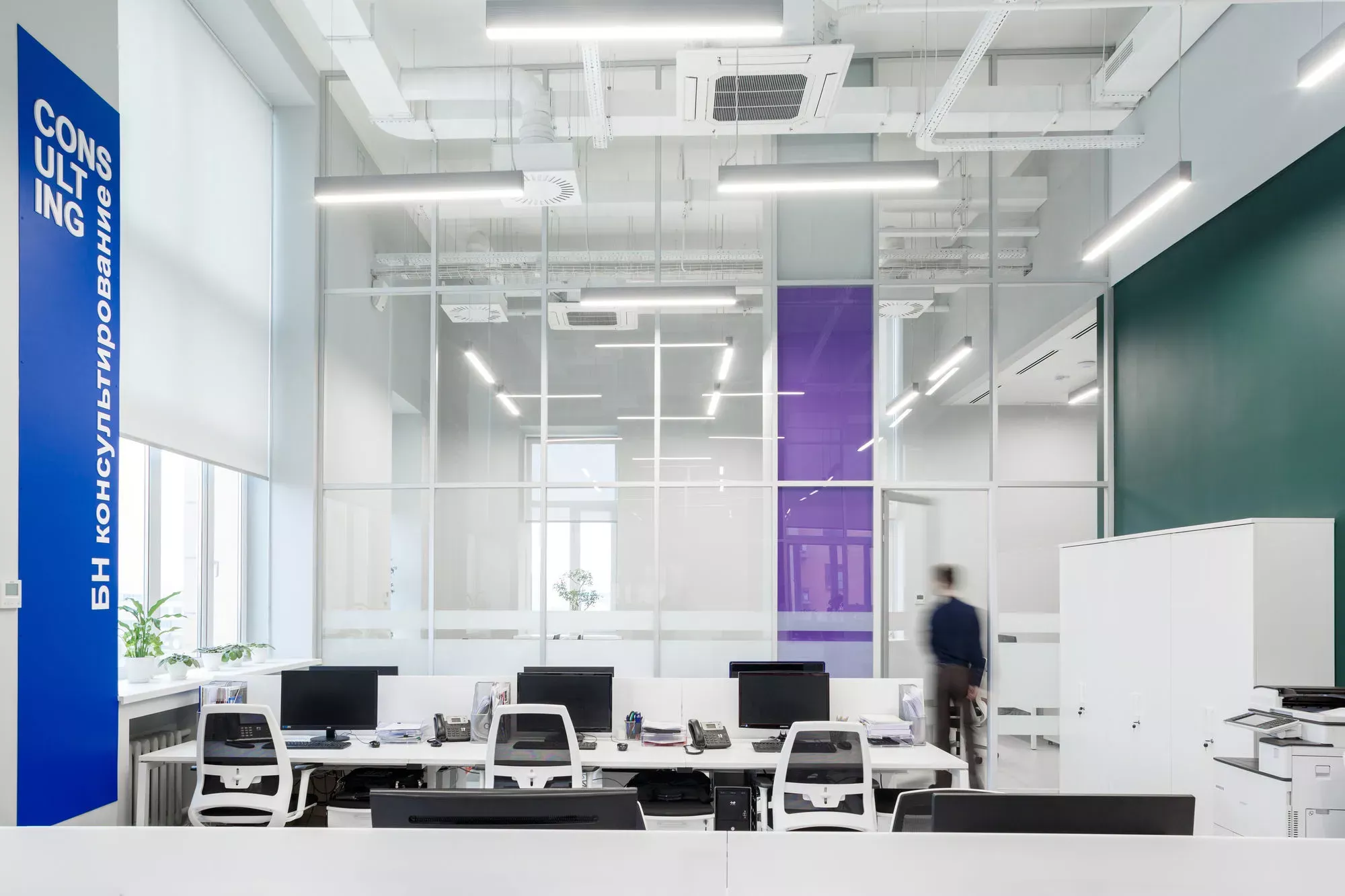

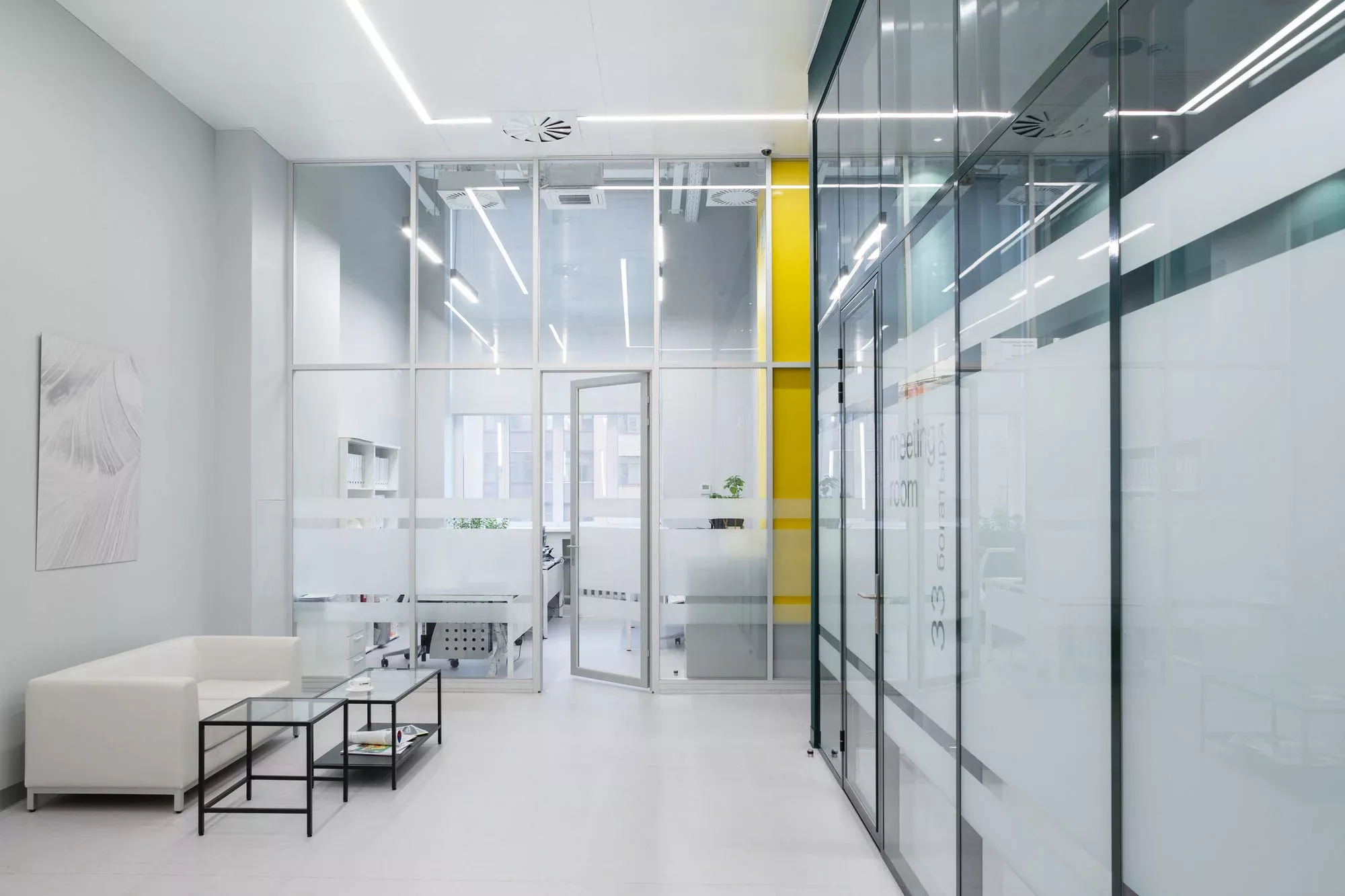

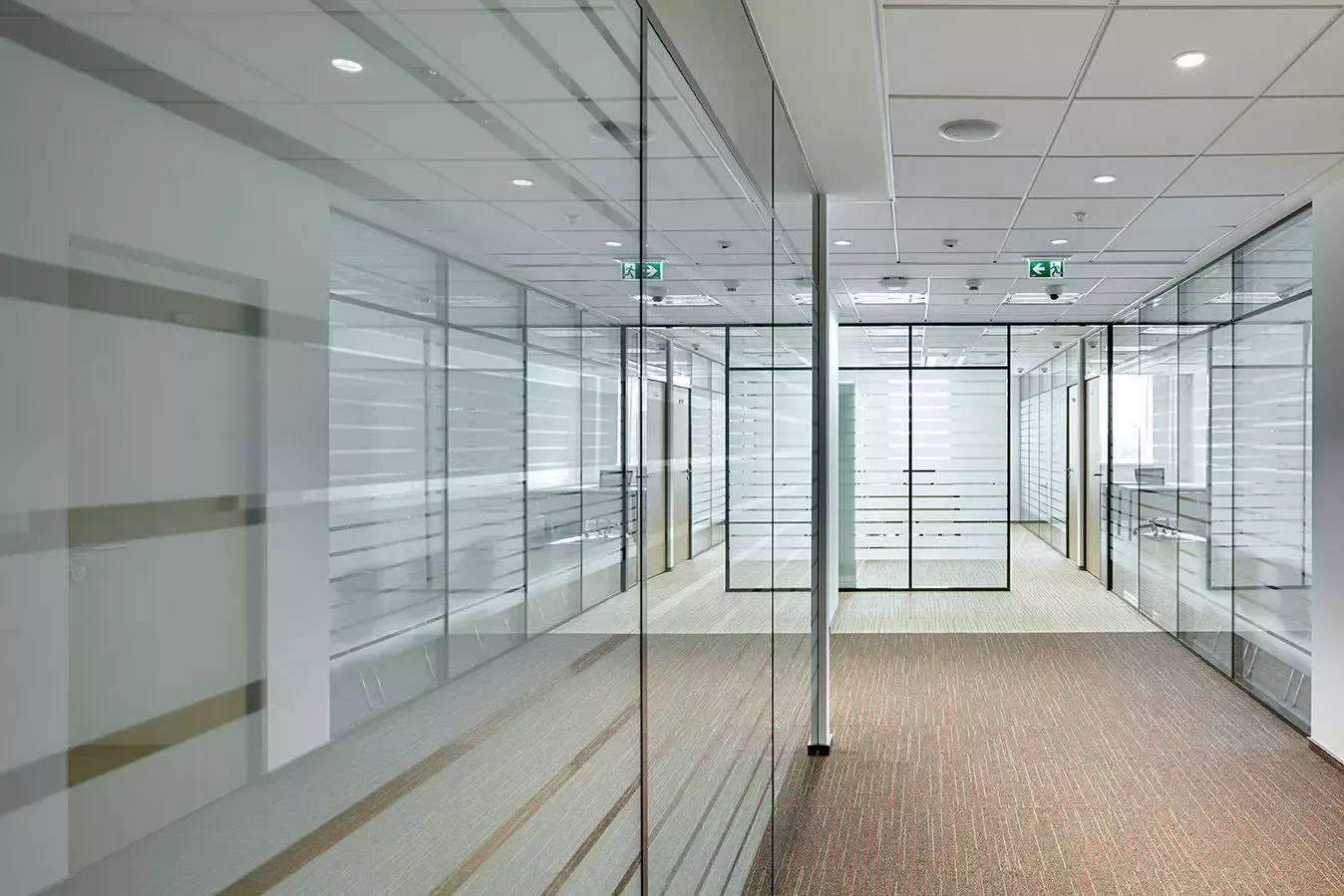

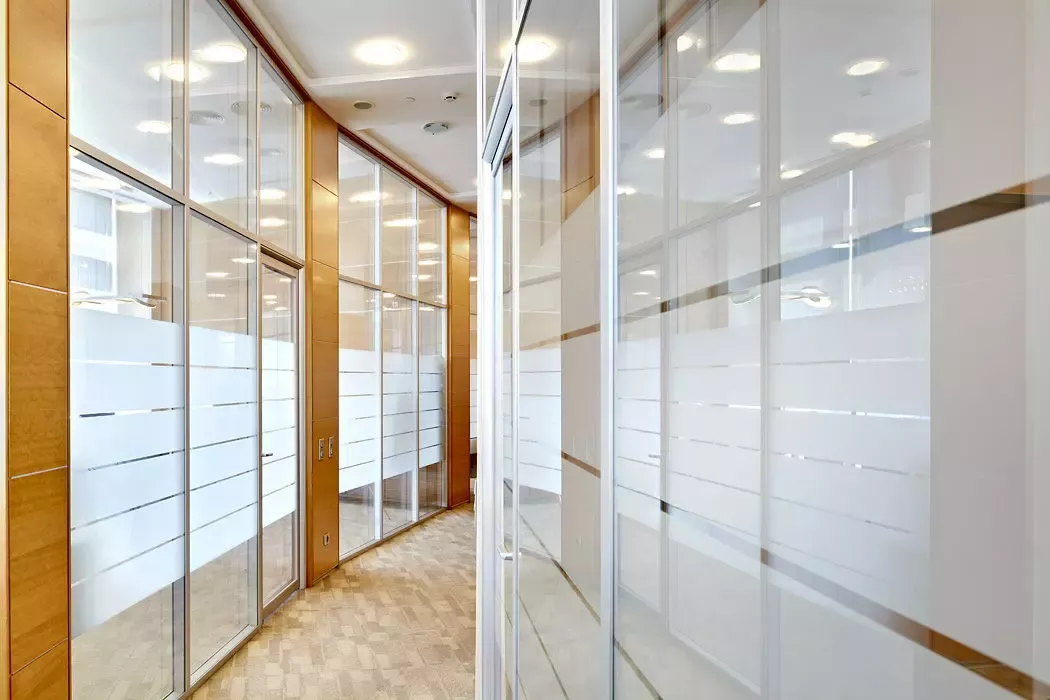

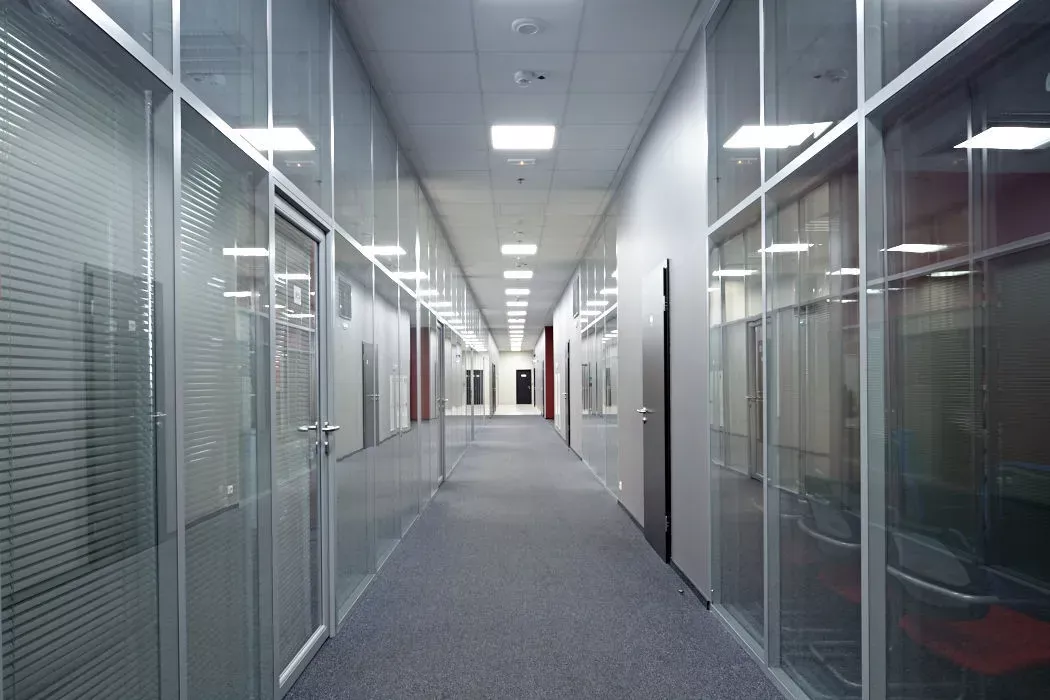

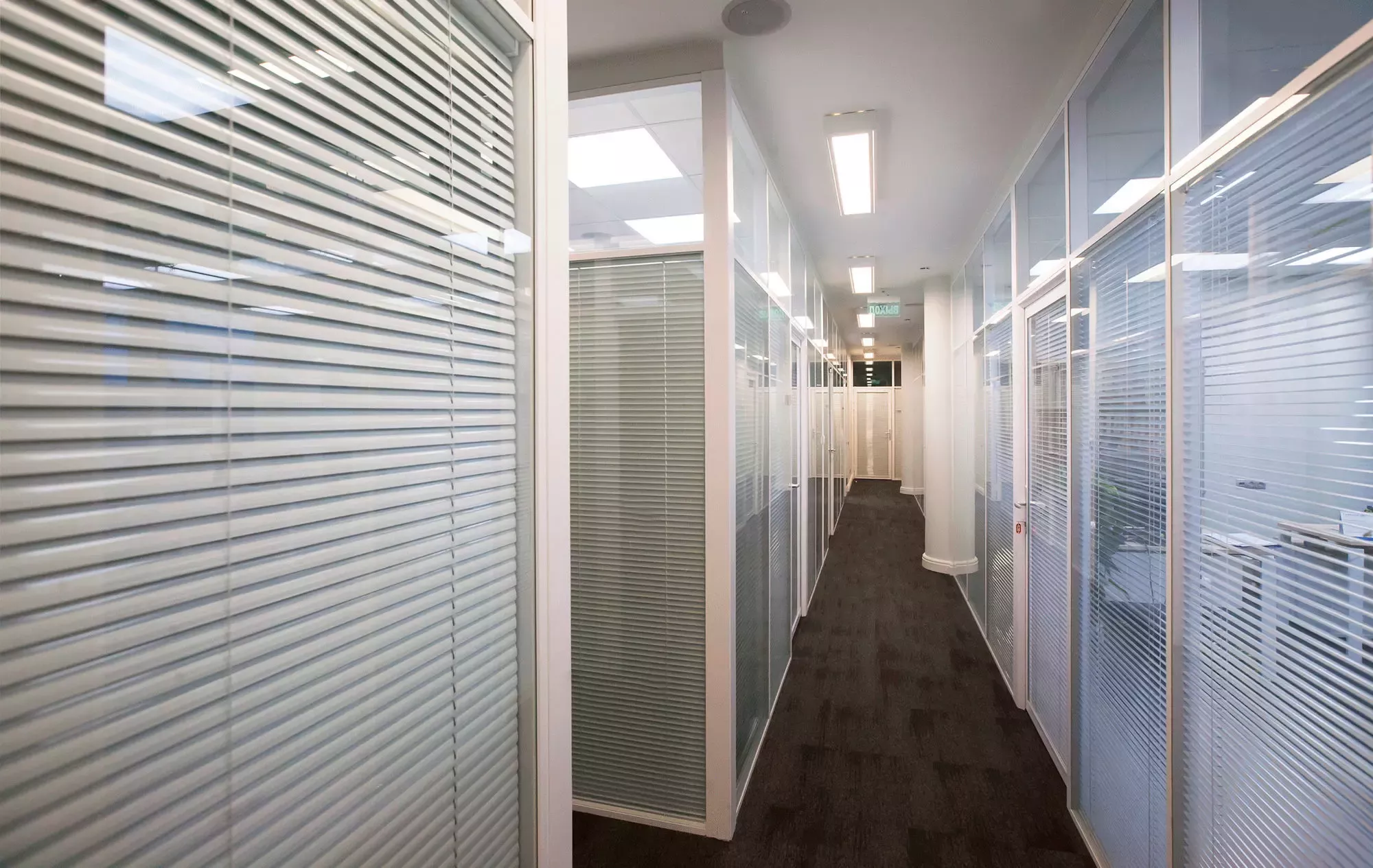

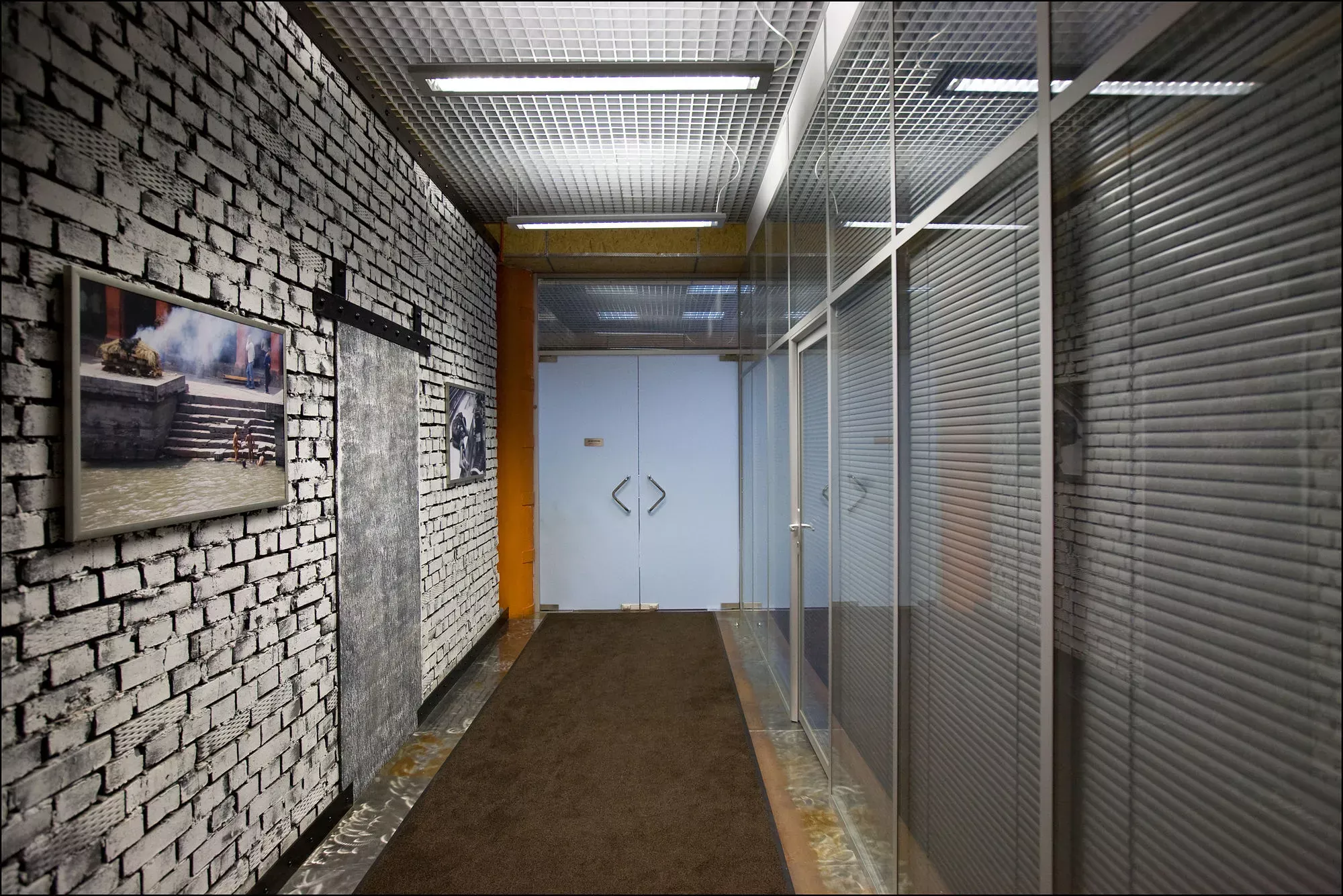

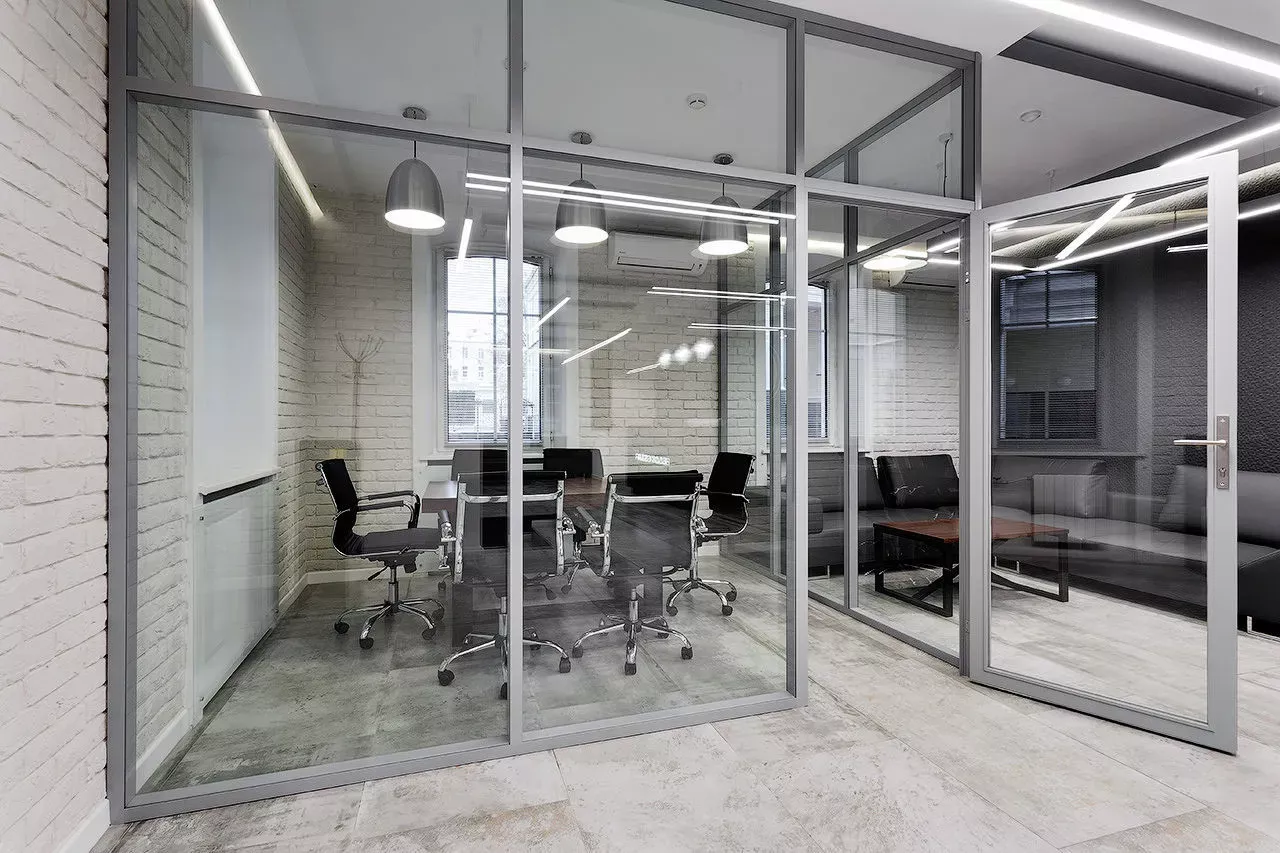

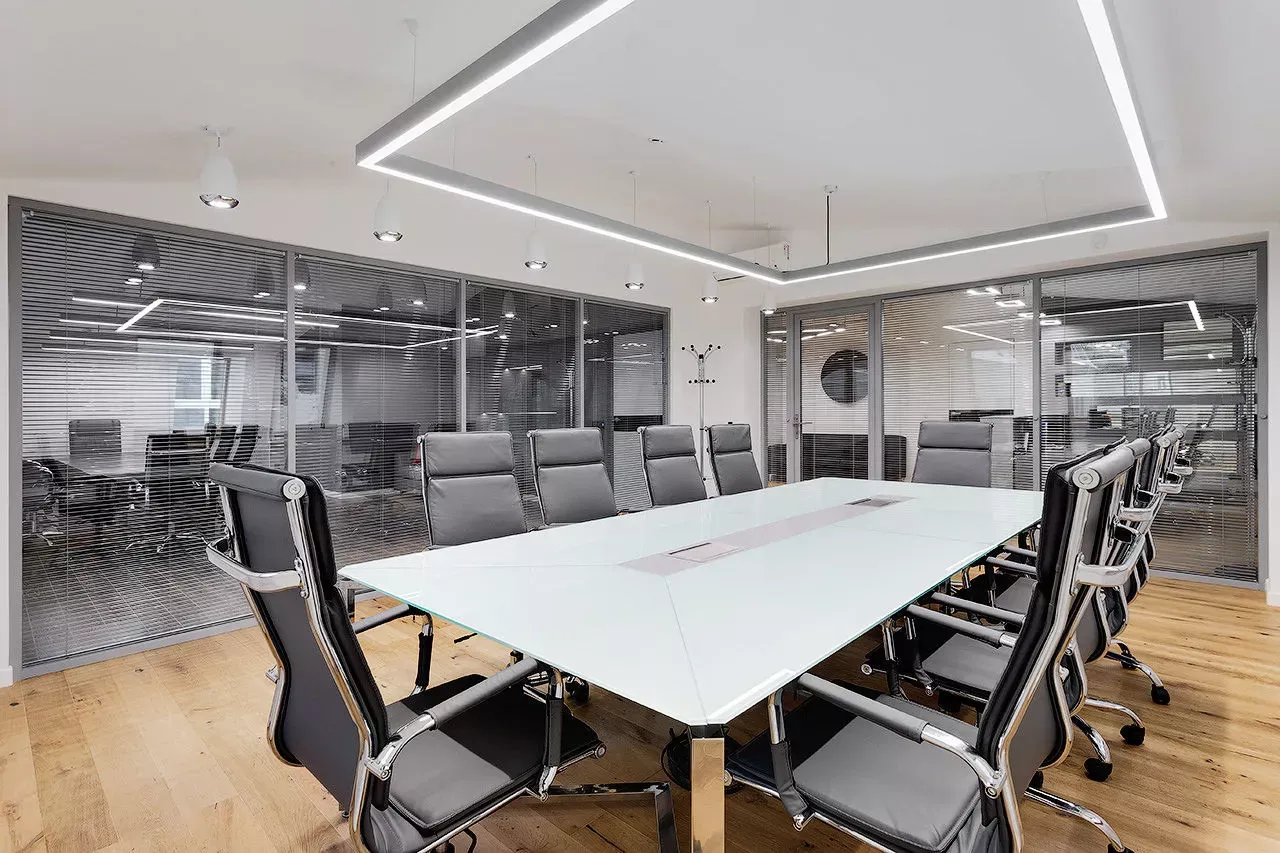

Aluminum partitions with glass NAYADA-Standart

Purpose

NAYADA-Standart classic office partition on the basis of aluminum sections can be used in design projects of any complexity. The decorative elements give the partition a highly aesthetic look. And due to numerous options of profiles filling, design opportunities of this system are truly unlimited.

Some properties of the system are unique and don’t have analogues in the Ukrainian market. They provide for high-quality joints of minimal area and ensure common style of interior solutions.

PRODUCT AREA:
Reception, negotiations rooms, company managers rooms, working areas, corridor areas, halls, trading centers, etc.

Specifications

  Septum thickness 85 mm
  Maximum height 6 m
  Soundproofing 36–40 dB

NAYADA-Standart
These partitions can be supplemented with glass with variable transparency — fully or partially.
Structural features

Конструкция системы NAYADA-Standart

Стационарная офисная перегородка состоит из набора алюминиевых тонкостенных профилей, узлов и элементов крепления, уплотнительных элементов, элементов декоративной отделки секций. При необходимости перегородка комплектуется различными типами дверей, звукоизоляционными материалами, заполняющими полости глухих секций, встроенными жалюзи, электрокоробами с розетками и выключателями, дверными доводчиками, элементами контроля доступа и т. д.

Многообразие конструктивных решений секций перегородок позволяет обеспечивать оптимальные уровни освещенности и звукоизоляции рабочих мест.

Основные элементы

Система алюминиевых межкомнатных перегородок NAYADA-Standart состоит из:

  1. стоечных и угловых профилей;
  2. облицовочных профилей для декоративной отделки каркаса и крепления в секциях каркаса межрамных жалюзи и стекол;
  3. дверных профилей для установки дверей в дверных проемах;
  4. соединительных элементов;
  5. уплотнительных элементов;
  6. различных видов примыканий.

Профили изготавливаются из алюминия, поставляются длиной до 4600 мм, могут быть окрашены в любой цвет по каталогу RAL или по эксклюзивным декорам (например, под дерево).



Стоечные и угловые профили

Широкая стойка NAYADA-Standart и узкая стойка NAYADA-Standart (Lite) являются основными несущими элементами системы, которые разбивают прямые участки перегородки на секции, предусматривают крепление к стенам, полу и потолку и применяются без покрытия. Основное отличие заключается в максимальной высоте перегородки для NAYADA-Standart - 4,6 метра, а для NAYADA-Standart (Lite) - 3 метра.

Стоечные профили системы перегородок NAYADA-Standart

Угловые стойки

Угловые стойки предназначены для соединения двух секций перегородки под углом от 90 до 270 градусов, предусматривают крепление к полу и потолку.

Угловые стойки
Стойка 90 градусов
Угловые стойки
Стойка произвольного угла

Данные соединения позволяет поворачивать перегородку под нужным Вам углом, обеспечивая высокие эстетические характеристики поворота при взгляде на угол снаружи.

Держатель стойки произвольного угла Держатель стойки произвольного угла
Используется совместно со стойкой соответствующего типа.
Стойка три грани Стойка три грани
Используется для соединения трех или двух секций перегородки под углом 90 градусов.

Стеновые держатели

Стеновой держатель предназначен для монтажа каркаса перегородки NAYADA-Standart в местах примыкания к полу, стенам и потолку. А благодаря использованию стенового держателя с увеличенной заделкой, можно увеличить, по отношению к другим профилям, величину заделки стекла, гипсокартона или ЛДСП с 8 мм. до 20 мм. и, тем самым, увеличить допуски размеров стекол или панелей.

Стеновой держатель
Стеновой держатель
 Держатель стеновой с увеличенной заделкой
Держатель стеновой с увеличенной заделкой
 Держатель стеновой с увеличенной заделкой
Рычаг



Облицовочные профили

Клипсовая планка

Клипсовая планка

Используется для облицовки торцевых поверхностей стойки, планки угловой, стенового держателя и предусматривает крепление к ним с помощью специальных пружинных клипс. Она позволяет компенсировать неровности примыкания к полу, стенам и потолку. Именно за счет клипсы и наличия в ней внутреннего паза, который оставляет возможность регулирования положения клипсы относительно стойки, обеспечивается возможность более плотного прилегания зонирующей конструкции к поверхностям. Это повышает звукоизоляционные и эстетические характеристики конструкции.

Использование клипсовой планки:

Использование клипсовой планкиИспользование клипсовой планкиИспользование клипсовой планки

Плоская накрывающая планка 40х1,5

Одно из ее основных преимуществ этого элемента – в окрашенном виде она составляет всего 1,5 мм в толщину. За счет этого она почти не выдается из плоскости, является одним из самых эстетичных решений для стыка секций. Кроме того, она очень хорошо сопрягается с планкой 26х1,5 мм (эта планка применяется с узкой стойкой), потому что они имеют одинаковую толщину.

Крепится планка 40х1,5 на стойку путем защелкивания ее в "замок" стойки.

Использование плоской накрывающей планки:

Использование плоской накрывающей планки

Использование плоской накрывающей планки

Плоская накрывающая планка 26Х1,5

Этот элемент используется в системе NAYADA-Standart (Lite) с узкой стойкой, обеспечивает ширину стыка всего 26 мм. Это самый узкий импост из всех аналогичных стационарных систем.

Рейка двойной витраж

Рейка двойной витраж

Рейка двойной витраж предназначена для облицовки внутренних проемов секций при двойном остеклении.

Рейка одинарный витраж

Рейка одинарный витраж

Рейка одинарный витраж предназначена для облицовки внутренних проемов секций при одинарном остеклении.

Рейка накрывающая

Рейка накрывающая

Рейка накрывающая предназначена для облицовки открытых внутренних проемов без дверей, проемов под цельностеклянные и откатные двери.

Угловая планка

Угловая планка

Используется при облицовке углов стен, колонн, балок, ригелей и офисных перегородок с каркасом из ПС профиля.

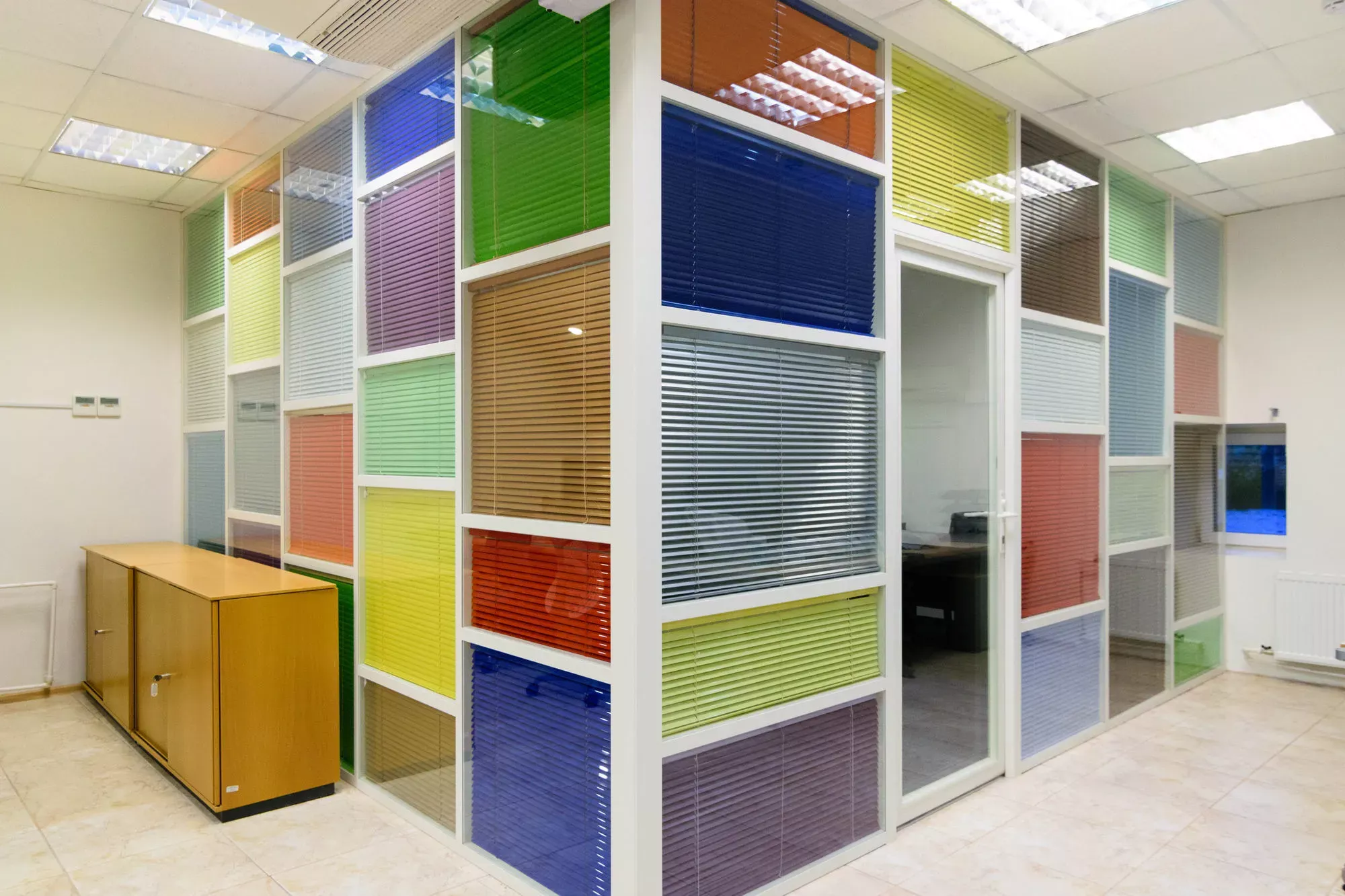

Рейка под жалюзи

Рейка под жалюзи

Используется для облицовки боковых поверхностей профилей в составе секций с двойным остеклением при скрытой установке коробки жалюзи.

Рейка прямого угла

Рейка прямого угла

Используется для облицовки боковых поверхностей стойки прямого угла в составе секций с двойным остеклением и используется только с этим профилем.





Дверные профили

Профиль дверной рамы

Профиль дверной рамы

Предназначен для установки в проемы перегородки распашных дверей: полнотелых, остекленных в алюминиевой раме и цельностеклянных с петлями “Сфера”.

Профиль дверной одинарный

Профиль дверной одинарный

Предназначен для сборки каркаса полотна двери с одинарным стеклом 5 мм. (дверь „одинарный витраж”).

Профиль дверной двойной

Профиль дверной двойной

Предназначен для сборки каркаса двери с двойным остеклением (дверь "двойной витраж").

Профиль стеклянной двери

Профиль стеклянной двери

Предназначен для установки в проемы перегородки распашных цельностеклянных дверей толщиной 8 мм. Профиль крепится к стоечным профилям каркаса перегородки.

Профиль притвора

Профиль притвора

Предназначен для перекрытия центрального зазора между полотнами двухстворчатых дверей “одинарный” или “двойной витраж”.

Профили электротехнического короба

Короб электротехнический

Короб электротехнический

Используется для разводки силовых и слаботочных цепей в каркасе перегородки.

Крышка

Крышка

Используется как декоративный элемент, закрывающий боковые пазы электротехнического короба путем нащелкивания.



Соединительные элементы

Угольник

Угольник

Предназначен для соединения профилей каркаса перегородки с помощью саморезов.

Угольник дверной рамы

Угольник дверной рамы

Используется при сборке угловых соединений дверной рамы.

Угольник стяжной рамы

Угольник стяжной рамы

Предназначен для стяжки угловых соединений дверной рамы.

Дверная петля

Дверная петля

Используется для установки как полнотелых дверей, так и алюминиевых дверей в дверной проем.

Петля стеклянной двери (петля “Сфера”)

Петля стеклянной двери (петля “Сфера”)

Используется для навешивания полотен цельностеклянных дверей.

Ручка управления жалюзи

Ручка управления жалюзи

Предназначена для управления углом наклона межрамных жалюзи в секциях “двойной витраж”.

Пружинная клипса

Пружинная клипса

Пружинная клипса предназначена для облицовки боковых поверхностей стойки или стенового держателя планкой 40х5.



Уплотнительные элементы

Уплотнительные элементы офисных перегородок из алюминиевого профиля предназначены для фиксации стекол в остекленных секциях и остекленных дверях в алюминиевой обвязке, а также для уплотнения дверного проема по плоскости примыкания двери к раме и закрывания паза крепления профиля дверной рамы. Устанавливаются в специальные пазы алюминиевых профилей.

Уплотнитель стекла

Уплотнитель стекла

Уплотнитель дверной

Уплотнитель дверной

Вставка мягкая/жесткая

Вставка мягкая/жесткая



Виды примыканий

Основным элементом крепления перегородки Standart к стенам, полу и потолку является стеновой держатель. Этот элемент специально создан для этой задачи, поэтому он обеспечивает наилучшее качество примыкания, сохраняя высокие эстетические и звукоизоляционные свойства конструкций. Стеновой держатель позволяет компенсировать неровности поверхностей, с ним могут быть использованы все виды накрывающих планок системы Standart.

Так же возможно крепление конструкции к стенам, полу и потолку с помощью широкой стойки в системе NAYADA-Standart и узкой стойки в системе NAYADA-Standart (Lite).

Панели перегородок

Панели перегородок

В проемы секций каркаса перегородки вставляются, в соответствии с дизайн-проектом стекла или “глухие” (непрозрачные) панели.

Для остекления секций используется витринное стекло 5, 6, 8 или 10 мм. Стекло толщиной 5 мм. допускается использовать при высоте стекла до 2 м. и площадью не более 2 кв.м. Также в зависимости от выбора заказчика в качестве заполнения может быть использован любой другой листовой материал указанной выше толщины и достаточной жесткости - например ЛДСП.

Глухие панели вырезаются из гипсокартоновых листов толщиной 12,5 мм., оклеенных с лицевой стороны декоративным виниловым покрытием Durafort или другими отделочными материалами. Для звукоизоляции полость между панелями может быть заполнена минеральной ватой.

Звукоизоляционные материалы

Звукоизоляционные материалы

В качестве звукоизоляции мы используем изолирующий материал Isover.

Это материал высшего качества, изготовленный исключительно из волокнистых компонентов. Его хорошая изоляционная способность основывается на статическом воздухе, закрытом волокнами.



Характеристики материала Isover
Пожарная безопасность полная
Звукоизоляционная способность повышенная при весьма низкой плотности
Степень сжатия ваты 1:4
Плотность 13 -17 кг/м3
Теплопроводность низкая, между 0,029 – 0,040 Вт/мК
Гигроскопичность низкая, в случае намокания материал высыхает очень быстро, на него не влияет даже 90% относительная влажность воздуха
Специальные свойства

благодаря противогнилосной обработке и отсутствию запаха предотвращает развитие вредителей

являясь неорганическим, химически нейтральным, не содержит коррозионных агентов

Production



<h2> Production Time </h2>
How to order aluminum partitions in the office Our company has a strong technical base and a team of professionals.
The terms of manufacture depend on the volume of the order - it takes no more than a week to prepare the project and
produce the construction with an area of ​​1000 m2.
Our services include professional installation of aluminum partitions.
For the frame we use reliable metal wall holders. Unique corner posts allow you to place fragments at almost any angle (from 30 to 270 °),
as well as to mate at one point to four sections. All joints are closed with decorative profiles that give the design a complete and aesthetic look.
